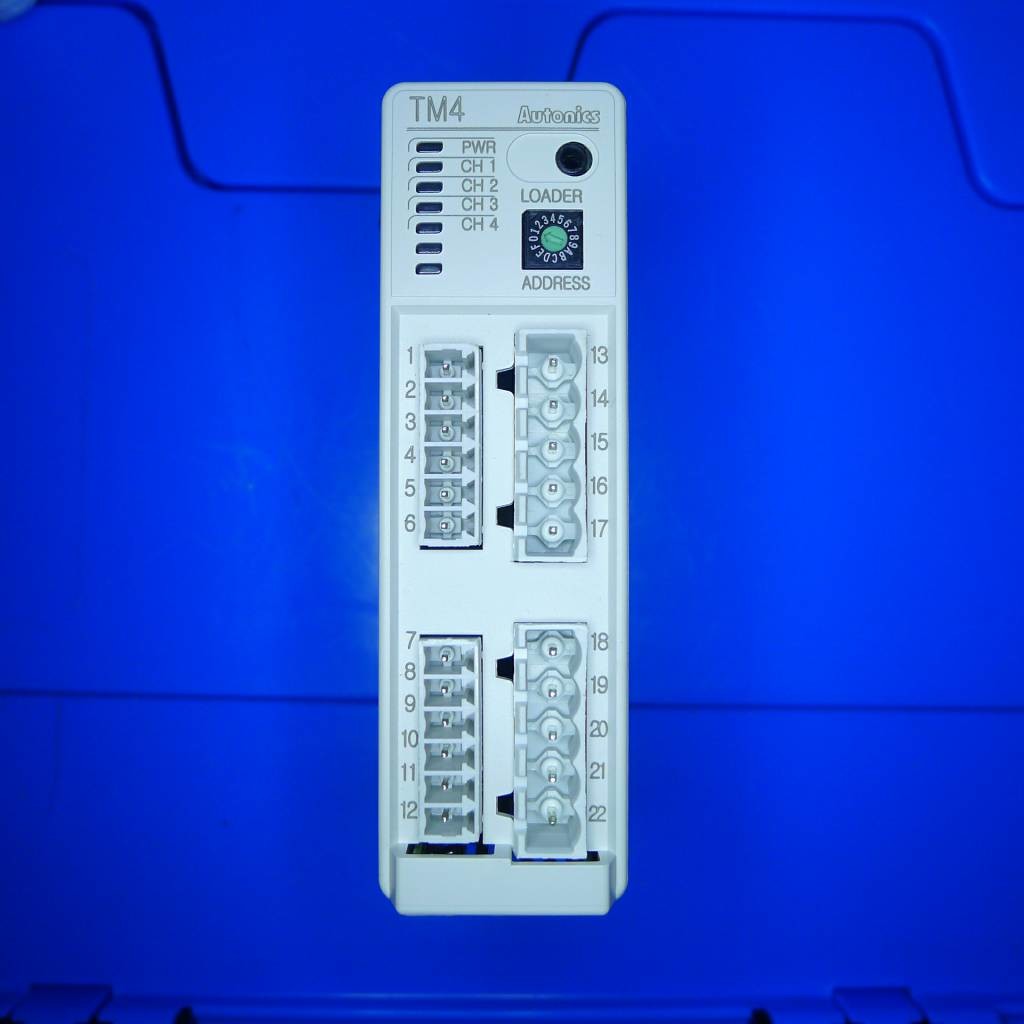

| Marca: | Autonics |
|---|---|
| Numero di modello: | TM4-N2SB |
| Imballaggi particolari: | pacchetto standard dell'esportazione |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/T |
Scheda di dati
| Metodo dell'esposizione | Non esposizione |
| Metodo di controllo | Controllo INSERITA/DISINSERITA, P, pi, palladio, controllo di PID |
| Numero dei canali di ingresso | 4 - canale |
| Specificazione di input | Termocoppia: K (CA), J (IC), E (CR), T (cc), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT), L (IC), U (cc), Platinel II RTD: DPt100Ω, JPt100Ω |
| Ciclo di campionamento | 100ms (campionamento sincrono 4-CH) |
| Controlli l'uscita | Azionamento di SSR (22VDC) [INSERITA/DISINSERITA] |
| Uscita di opzione | Comunicazione RS485 |
| Tipo del modulo | Modulo di espansione |
| Alimentazione elettrica | 24VDC |
| Misura Accuracy_Thermocouple | (PV ±0.5% o ±1℃, seleziona il highter uno) massimo di ±1-digit. |
| Misura Accuracy_RTD | (PV ±0.5% o ±1℃, seleziona quello più alto) massimo di ±1-digit. |
| Isteresi (sensibilità regolabile) | 1 a 100℃/℉) alla variabile 100℃/℉ (0,1 |
| Banda proporzionale | 0,1 a 999.9℃/℉ |
| Tempo integrale | sec 0 - 9999 |
| Tempo derivato | sec 0 - 9999 |
| Periodo di controllo | sec 0,1 - 120,0 (soltanto per l'uscita del relè, l'azionamento di SSR prodotti) |
| Ripristino manuale | 0,0 - 100,0% |
| Tipo dell'isolamento | Doppio isolamento o isolamento rinforzato (resistenza dielettrica fra la parte di misurazione dell'input e la parte di potere: 1kV) |
| Temperatura di Environment_Ambient | -10 a 50℃, stoccaggio: -20 a 60℃ |
| Umidità di Environment_Ambient | RH di 85% - di 35, stoccaggio: RH di 85% - di 35 |
| Modulo di Weight_Expansion | Approssimativamente 231g (approssimativamente 166g) |
Il ※ il modulo di espansione non assicura il potere/comm. terminale. Ordinilo con il modulo di base.
※ Nel caso della termocoppia K, J, la E, T, la N, è sotto -100℃ e L, U, Platinel II, è sotto ±2℃ ±1-digit.
Nel caso della termocoppia B, l'accuratezza dell'esposizione non può essere assicurata sotto 400℃.
Nel caso della termocoppia R, S, è sotto 200℃ e C, il G, è massimo 3℃ ±1-digit.
Influenza del ※ della temperatura: Applicato quando è per fuori portata di temperatura ambiente (23±5℃).
Il ※ il peso comprende l'imballaggio. Il peso nella parentesi è per l'unità soltanto.
La resistenza dell'ambiente del ※ è valutata a nessun congelamento o condensazione.
Descrizione di S.no
PARTE DEL CAVO
Foto di riferimento del modello di NUMERO/quantità del numero del pezzo
1 nastro trasportatore 20341-02-011 4 di caricamento della cassetta delle cellule
Una cassetta di 2 cellule che scarica nastro trasportatore 20341-02-032 2
Nastro trasportatore di trasferimento di 3 cellule per il CCD 135052275 4
Cinghia di sincronizzazione del motore di trasferimento di 4 cellule per il CCD 2
Il pollone di vuoto di caricamento di 5 cellule foggia a coppa 50
6 aghi di cambiamento continuo 1 scatola
7 tazze 30 di vuoto del robot
8 nastro trasportatore di saldatura 2
Maschera premente di saldatura 9 con lungo la pressatura dei perni (metta) 2 insiemi
Corda 10 che scarica nastro trasportatore 20232-31-070 2
Un Layup di 11 corda che scarica nastro trasportatore 135054418 1
la corda 12 che scarica il vuoto di viaggio foggia a coppa 150
13 lampade 12 di IR
14 perni e molle prementi di saldatura 200
15 insiemi dei morsetti della lampada 24 insiemi
Nastro trasportatore 4 della taglierina di 16 corde
Cinghia di sincronizzazione della taglierina di 17 corde 2
La cassetta 18 individua il sensore 4
19 tubi di saldatura dei radiatori del trasportatore 20232-31-070 20
20 interruttori 50 del cilindro di Airtec
21 termocoppia di saldatura 15 del trasportatore
22 SSR 5
La flessione 23 castra le bobine del solenoide 131020531 2
24 cilindri del morsetto della tenaglia del nastro 131030589 5
Una tenaglia 5 di 25 nastri
1 180 gradi che slittano l'unità di rotazione per la raccolta 119010213 1 delle cellule
Pulsometro scaricante dell'unità 2 (OEION) KRX5-P-V-03, KRX5-P-TV 2
3 micro sensori Omron (E3Z-D61) 10 della foto
Elettrovalvola a solenoide di cambiamento continuo 4 4
5 delta VFD (INOVANCE) MD200S0.75B 2
Robot YK600XG 1 di 6 Yamaha
Regolatore RCX340 1 del robot di 7 Yamaha
8 relè Omron 08817E7 4 di modo di Omron 4
Alimentazione elettrica dello SpA di 9 Omron PA3001 1
CPU NJ501-1400 1 dello SpA di 10 Omron
Carta AD081-V1 1 di 11 Omron A/D
12 carta DA08V 1 di Omron D/A
13 carta DA041 1 di Omron D/A
14 carta ID261 1 di Omron I/D
15 carta OD261 1 di Omron O/D
16 servo azionamento (TECNOLOGIA CO.LTD di SUZHOU INOVANCE) IS620NS5R5I-MC705 3
17 servomotore (inova) (che scarica orizzontale, verticale,
Nastro trasportatore, cellula della saldatura 180 gradi di motore) di rotazione ISMH4-75B30CB 3
18 servomotore (INOVA) (tirata Clamp-1 del nastro & 2) ISMH1-75B30CB 3
19 servomotore (inova) (corda che scarica trasportatore) ISMH1-40B30CB 1
LDTS4000 modellano le parti di consumo richieste per la base trimestrale
LDTS4000 modellano le parti raccomandate richieste per la base annuale
servo regester dell'azionamento 20 (Inovance) SH220-10 5
Guida MWST10-Q-RN 2 del nastro dell'azionamento del motore passo a passo 21 (st delle lune)
22 guida 2 del nastro del motore passo a passo (lune)
Rilascio del nastro dell'azionamento del motore di 23 nastri (lune), cellula 180
gradi MSST10-S-LH02 rotazionale 5
24 rilasci del nastro del motore del nastro (lune), cellula 180 gradi
AM34HD1404-06 rotazionale 5
Un caricamento di 25 cellule, scaricante l'azionamento del motore del trasportatore (TPG) CA-201A 1
Un caricamento di 26 cellule, scaricante il motore dell'ingranaggio del trasportatore (TPG) AFV-17-0060-030S 1
27 controllo temporaneo (Autonics) TM4 1
28 blocchetti terminali (siron) T024 10
29 12v alimentatore in CC (meanwell) LRS-50-12 2
30 24v alimentatore in CC (meanwell) SE-1000-24 4
31 24v alimentatore in CC (meanwell) LRS-200-24 1
Metro SMC-ZSE40AF-01-R 4 dell'esposizione di 32 vuoti
Unità SCHMALZ (SCPSB 10 SO4 NC) 1 del generatore di vuoto di 33 robot
34 sensore ottico (Omron) E3X-HD 4
35 unità 1 del regolatore MSEP del motore passo a passo di MSEP
36 HMI (PC) con il programma (NODKA)
TPC6000-8172TLA-G4XD-
3470-4G-SSDI28G 1
