Tensione della bobina: | DC24V | Corrente nominale: | 8A |
---|---|---|---|
Forma del contatto: | fine aperta due due | materiale del contatto: | lega di nichel d'argento |
Dimensioni:

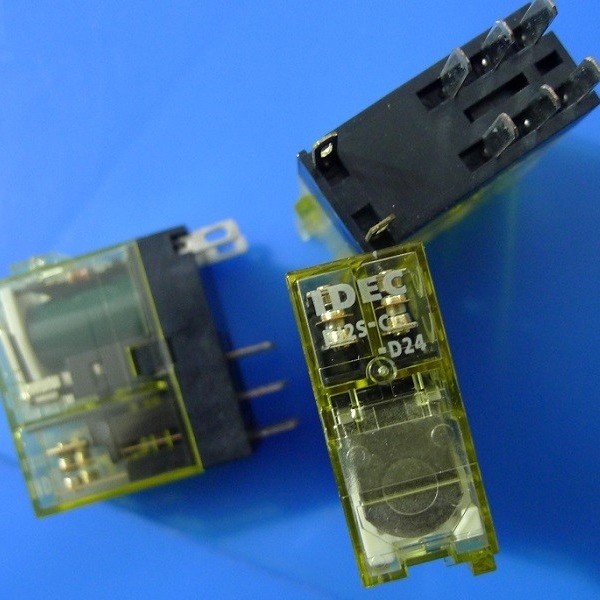

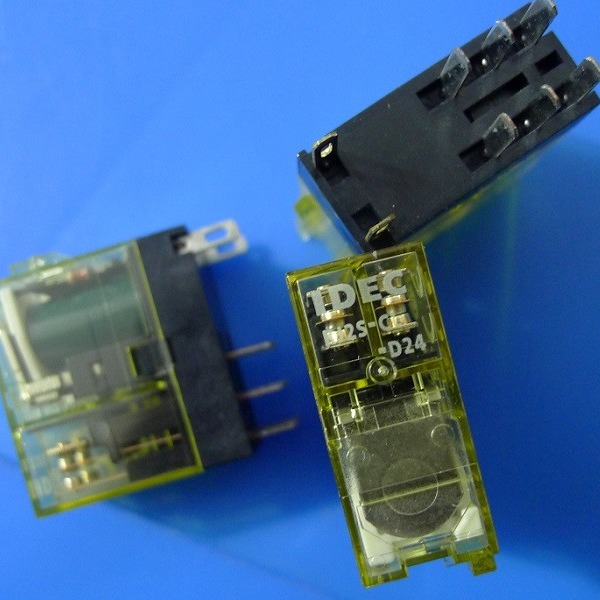

Le caratteristiche delle serie di RJ dimagriscono i relè di potere
Relè compatti ed irregolari di potere. Grande capacità di commutazione.
• Compatto alloggiando soltanto 12.7mm ampio.
Grande valutazione del contatto
RJ1 (1-pole): 16A (uso generale dell'UL che valuta CA di @250V)
RJ2 (2-pole): 8A
• indicatore Non polarizzato del LED disponibile su a lama. Visibilità dell'en della struttura unica della guida di luce di IDEC alta di stato della bobina da qualsiasi direzione.
• Vita elettrica e meccanica eccellente.
Vita elettrica: 200.000 operazioni (carico di CA)
Vita meccanica: 30 milione operazioni (carico di CA)
• Compiacente direttivo di RoHS (direttiva 2002/95/EC di UE). Non contiene cavo, mercurio, cromo esavalente, PBB o PBED).
• Modello del diodo:
Tensione di withstand inversa del diodo: 1000V
• UL riconosciuta, CSA certificato, en compiacente.
Specifiche
Modello | RJ1 | RJ2 | |
Numero di Pali | 1-pole | 2-pole | |
Configurazione di contatto | SPDT | DPDT | |
Materiale del contatto | lega del Argento-nichel | ||
Grado di protezione | IP40 | ||
Resistenza di contatto (valore iniziale) (*1) | massimo 50mΩ | ||
Tempo di funzionamento (*2) | un massimo di 15 spettrografie di massa | ||
Liberi il tempo (*2) | un massimo di 10 spettrografie di massa (con il diodo: un massimo di 20 spettrografie di massa) | ||
Resistenza dielettrica | Fra il contatto e la bobina | 5000V CA, 1 minuto | 5000V CA, 1 minuto |
Fra i contatti dello stesso palo | 1000V CA, 1 minuto | 1000V CA, 1 minuto | |
Fra i contatti dei pali differenti | -- | 3000V CA, 1 minuto | |
Resistenza di vibrazione | Estremi di funzionamento | 10 a 55Hz, ampiezza 0,75 millimetri | |
Limiti di danno | 10 a 55Hz, ampiezza 0,75 millimetri | ||
Resistenza di scossa | Estremi di funzionamento | NESSUN contatto: contatto di 200m2/s NC: 100m2/s | |
Limiti di danno | 1000m2/s | ||
Vita elettrica (carico nominale) | Carico di CA: un minimo di 200.000 operazioni (frequenza 1800 di operazione all'ora) | ||
Carico di CC: un minimo di 100.000 operazioni (frequenza 1800 di operazione all'ora) | |||
Vita meccanica (nessun carico) | Bobina di CA: un minimo di 30.000.000 operazioni (operazioni di frequenza 18.000 di operazione all'ora) | ||
Bobina di CC: un minimo di 50.000.000 operazioni (operazioni di frequenza 18.000 di operazione all'ora) | |||
Temperatura di funzionamento (*3) | -40 a +70℃ (nessun congelamento) | ||
Umidità di funzionamento | RH di 85% - di 5 (nessuna condensazione) | ||
Peso (approssimativamente) |
19g (a lama), 17g (tipo C) della forma del PWB, 16g (tipo della forma A del PWB) |
